一、同步帶基礎知識：
同步傳動是一種特殊的帶傳動,帶的工作表麵做成齒形與帶輪的齒形相吻合，帶和帶輪主要靠齧合進行傳動。

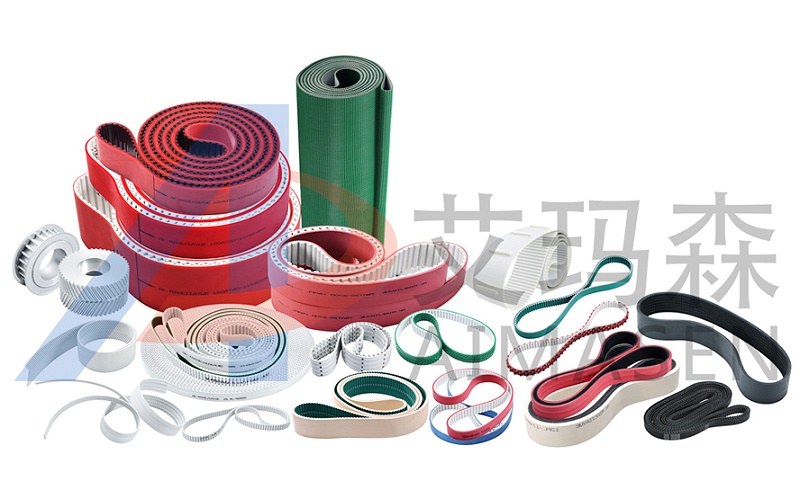

同步帶分類：
（1）按齒形分：
同步帶分為梯形齒和圓弧齒兩大類。目前梯形齒同步帶應用較廣，圓弧齒同步帶因其承載能力和疲勞壽命高於梯形齒而應用日趨廣泛。

（2）按結構分：
同步帶分為單麵和雙麵同步帶兩種形式。雙麵同步帶按齒的排列不同又分為對稱齒雙麵同步帶（DA型）和交錯齒雙麵同步帶（DB型）兩種。

2)常用的梯形齒同步帶齒形有周節製和模數製兩種。我國規定梯形齒同步帶采用周節製，周節製梯形齒同步帶稱為標準同步帶。周節製同步帶的主要參數是節距Pb。節距Pb是在規定的張緊力下，同步帶縱向截麵上相鄰兩齒在節線上的對稱距離。（注：同步帶節線長度Lp=Pb*z）
標準同步帶（梯形齒）按節距大小又分為七類：

MXL（2.032）一最輕型；
XXL（3.175）一超輕型；
XL（5.080）一特輕型；
L（9.525）一輕型；
H（12.700）一重型；
XH（22.225）一特重型；
XXH（31.750）一超重型。

同步帶的標記方法：
如梯形齒同步帶的標記有帶長代號、帶型、帶寬代號和標準號組成，

舉例：450 H100 GB/T 10414 表示：帶長代號450，節線長1143mm；帶型H（重型），節距為12.7mm；帶寬代號100，帶寬為25.4mm; GB/T10414為標準號。

模數製梯形齒同步帶以模數m為基本參數（模數m=Pb/π），模數係列為1.5、2.5、3、4、5、7、10，齒形角2β=40°，其標記為：模數x齒數x寬度。例如：橡膠同步帶2x45x25表示模數為2、齒數z=45、帶寬bs=25mm。

同步帶屬於標準件，同步帶的材料主要有橡膠和聚氨酯（TTBU）兩種。

設計選用時參考相關產品樣本從從同步帶長度係列中選擇標準長度尺寸，帶寬的選擇經計算後從寬度係列中選用或按使用要求進行裁剪。

與普通帶傳動相比同步帶傳動具有以下優點：
（1）同步帶傳動具有傳動比恒定、不打滑；
（2）效率高,η=0.92~0.98;
（3）初張力小、對軸及軸承的壓力小；
（4）速度及功率範圍廣,帶速V≤50m/s，功率P≤100kW；
（5）適用於長距離傳動，中心距可達10m以上；

（6）不需潤滑、耐油、耐磨損以及允許采用較小的帶輪直徑、較短的軸間距、較大的傳動比（一般傳動比i<10），使傳動係統結構緊湊等優點。
