同步帶也稱齒形帶、正時帶等，同步帶是一種撓性傳動形式，同步帶一般可以分為四個主要部分:

膠層、包布層、帶齒層和強力層，
強力層為抗拉纖維繩等構成;
帶齒層則是同步帶與帶輪接觸的部分;
包布層是包住帶齒層，起到保護的作用;
膠層則是增加抗拉強度作用，

從上結構中可以看出，強力層、帶齒層是達到主要的承受負載作用，在強力層和帶齒層上做出更多的改進，則可以提高同步帶的整體質量。

同步帶傳動是由一根內周表麵設有等間距齒形的環行帶及具有相應吻合的輪所組成。

它綜合了帶傳動、鏈傳動和齒輪傳動各自的優點。轉動時，通過帶齒與輪的齒槽相齧合來傳遞動力。傳輸用同步帶傳動具有準確的傳動比，無滑差，可獲得恒定的速比，傳動平穩，能吸振，噪音小，傳動比範圍大，一般可達1:10。

允許線速度可達50M/S，傳遞功率從幾瓦到百千瓦。傳動效率高，一般可達98%，結構緊湊，適宜於多軸傳動，不需潤滑，無汙染，因此可在不允許有汙染和工作環境較為惡劣的場所下正常工作。

傳輸產品廣泛用於紡織、機床、煙草、通訊電纜、輕工、化工、冶金、儀表儀器、食品、礦山、石油、汽車等各行業各種類型的機械傳動中。

同步帶和同步輪安裝及使用注意事項：

減少帶輪的中心距，如有張緊輪應先鬆開，裝上帶子後再調整中心距。對固定中心距的傳動，應先拆下帶輪，把帶子裝到帶輪上後再把帶輪裝到軸上固定。

安裝時還應該注意以下幾點：

①安裝同步帶時，如果兩帶輪的中心距可以移動，必須先將帶輪的中心距縮短，裝好同步帶後，再使中心距複位。若有張緊輪時，先把張緊輪放鬆，然後裝上同步帶，再裝上張緊輪。

②往帶輪上裝同步帶時，切記不要用力過猛，或用螺絲刀硬撬同步帶，以防止同步帶中的抗拉層產生外觀覺察不到的折斷現象。設計帶輪時，選用兩軸能互相移近的結構，若結構上不允許時，則把同步帶與帶輪一起裝到相應的軸上。

③控製適當的初張緊力。

④同步帶傳動中，兩帶輪軸線的平行度要求比較高，否則同步帶在工作時會產生跑偏，甚至跳出帶輪。軸線不平行還將引起壓力不均勻，使帶齒早期磨損。

⑤支撐帶輪的機架，必須有足夠的剛度，否則帶輪在密碼鎖運轉時就會造成兩軸線的不平行

同步帶特點：

（1）傳動準確，工作時無滑動，具有恒定的傳動比；
（2）傳動平穩，具有緩衝、減振能力，噪聲低；
（3）傳動效率高，可達0.98，節能效果明顯；
（4）維護保養方便，不需潤滑，維護費用低；
（5）速比範圍大，一般可達10，線速度可達50m/s，具有較大的功率傳遞範圍，可達幾瓦到幾百千瓦；
（6）可用於長距離傳動，中心距可達10m以上。
(7) 相對於V型帶傳送，預緊力較小，軸和軸承上所受載荷小；

市場上常見的規格：

一、橡膠同步帶

1、梯型齒橡膠同步帶規格型號
MXL 、XL 、L 、H、 XH、 XXH、

 T2.5 、T5、 T10、 T20、 AT5 、AT10、AT20
梯形齒同步帶參數含義

例如：
1） 120XL037表示
節線長：12*25.4=304.8mm
齒形參數型號：XL
寬度： 0.37*25.4=9.4mm

2）T10 X 1250 X30
節線長：1250mm
齒形參數型號：T10
寬度：30mm

2、圓弧齒同步帶規格型號
HTD 2M、3M、5M、8M、14M、20M
STS/STPD S2M、 S3M、 S4.5、 S5M、 S8M、S14M
RPP/HPPD RPP2M、 RPP3M、 RPP5M、RPP8M、 RPP14M
圓弧齒同步帶參數含義

例如：
HTD 1040-8M-30表示
節線長：1040 mm
齒形參數型號：HTD8M
寬度： 30mm

二、雙麵齒同步帶

1、DA型雙麵齒同步帶規格型號
DA-XL、 DA-L、 DA-H、 DA-T5、 DA-T10、DA-T20、

DA-3M、 DA-5M、 DA-8M、 DA-14M、 DA-S8M
DA型雙麵齒同步帶參數含義
例如：
DA 2000 X T10-40表示
節線長：2000 mm
齒形參數型號：T10 雙麵對稱齒
寬度： 40mm

2、DB型雙麵齒同步帶規格型號
DB-XL、 DB-L、 DB-H、 DB-T5、 DB-T10、DB-T20
DB型雙麵齒同步帶參數含義
例如：
DB 2000 X T10-40表示
節線長：2000 mm
齒形參數型號：T10 雙麵錯開齒
寬度： 40mm

三、汽車同步帶規格型號
R(MR)、 Y(MY) 、ZBS、 YU 、RU、 ZA、 S8MZD、 ZR、 ZAS、 ZB 、RHD 、RHX、 RPP、 SL ...
汽車同步帶參數含義
例如：99 RU 22 表示
齒數： 99
齒形參數型號： RU
寬度： 22mm

四、多楔帶規格型號
PH、 PJ、 PK、 PL、 PM
多楔帶參數含義
例如：
1) 公製：10PJ1089
楔數： 10
有效長度： 1089mm
2） 10PJ250
楔數： 10
有效長度： 25*25.4=635mm

五、切割V帶
普通V帶規格型號
Y、 Z 、A 、B、 C、 D、 E
普通V帶參數含義：
例如：
1) A 35 表示型號：A 長度：35*25.4=889mm
2) 13 X 1000表示寬度：13 長度：1000mm

窄V帶規格型號
SPZ SPA SPB SPC XPZ XPA XPBXPC 3V(9N) 5V(15N) 8V(25N)
窄V帶參數含義:
例如：
1) SPZ 40 表示型號： SPZ長度： 40*25.4=1016mm
2) SP 1016 表示型號： SPZ長度： 40*25.4=1016mm

六、聚氨酯同步帶規格型號
MXL、 XL、 L、 H、

2M、 S2M、 3M、 S3M、 5M、 8M、14M、

 T2.5 、T5 、AT5、 T10、 AT10
聚氨酯同步帶參數含義
例如：
1） 120XL037表示
節線長：12*25.4=304.8mm
齒形參數型號：XL
寬度： 0.37*25.4=9.4mm

2）T10 X 1250 X30
節線長：1250mm
齒形參數型號：T10
寬度：30mm

3） HTD1040-8M-30表示
節線長：1040 mm
齒形參數型號：HTD8M
寬度： 30mm

七、開口PU同步帶規格型號
T5、 T10、 T2、0 AT5、 AT10 、AT20、

 XL、 L、H 、XH、

 HTD-5M、 HTD-8M、 HTD-14M、

 STPD/STS-5M、 STPD/STS-8M、
開口PU同步帶參數表示含義
例如：
30T5 表示齒形參數： T5寬度： 30mm長度任意，根據客戶來選型，一卷100米

同步帶的主要應用領域：

MXL / XL係列
家用縫紉機、打字機、自動存款機、貨幣兌換機、印刷機、傳真機、測量設備、自動售票機、攝像機、送紙裝置、打印機、CPU配套設備、讀卡機、魚群探測機、醫療用測定機器、血泵、無線電設備、音響、錄像機、編輯機

L 係列
自動販賣機、刮水器、包裝機、升降機、碎冰機、工業用烘幹機、無人操縱高爾夫車、
電腦、複印機、塑料鏡研磨機、食品機械、海苔采取機

H 係列
小型銑床、割草機、發電機、壓縮機、碎邊剪切機、鑽孔整修機、鑽孔機、玻璃製瓶機、食品機器、卷繩機、軋輥、木工機

XH係列
製材機、切削機械、切割器、攪拌機、泵、焊接機、離心分離機、鑽孔機、振動研磨機、車床、織布機、製紙機、紡織機

XXH係列
送風機、高壓泵、變速機、棒磨機、壓縮機、NC車床、振動機、攪拌機、研削 鑽探機

T2.5
主要用於打印機、複印機、汽車天線、放映機、針式打印機

T5
主要用於數據記錄機、傳真機、縫紉機

T10
主要用於自動包裝機、讀卡機、紡織機、製紙機、NC車床、搬運機械

同步帶傳動的正確安裝：

(1)關掉電源，卸下防護罩，旋鬆馬達的裝配螺栓。移動馬達使皮帶足夠鬆弛，不需撬開就能取下皮帶，千萬不要把皮帶撬下來。
(2)取下舊皮帶，檢查是否有異常磨損。過度的磨損可能就意味著傳動裝置的設計或保養上存在問題。
(3)選擇合適的皮帶替換。
(4)清潔皮帶及皮帶輪，應將抹布沾少許不易揮發的液體擦試，在清潔劑中浸泡或者使用清潔劑刷洗皮帶均是不可取的。為除去油汙及汙垢，用砂紙擦或用尖銳的物體刮，顯然也是不可取的。皮帶在安裝使用前必須保持幹燥。
(5)檢查皮帶輪是否有異常磨損或裂紋，如果磨損過量，則必須更換帶輪。
(6)檢查帶輪是否成直線對稱。皮帶輪成直線對稱於傳動帶特別是同步皮帶傳動裝置的運轉是至關重要的。
(7)檢查其餘的傳動裝置部件，如軸承和軸套的對稱，耐用性及潤滑情況等。
(8)在皮帶輪上安裝新的皮帶，絕不要撬或用力過猛。
(9)調緊傳動裝置的中心距，直至張力測量儀測出皮帶張力適當為止。用手轉線圈主動輪，重測張力。
(10)擰緊馬達的裝置螺栓，糾正扭矩。由於傳動裝置在運作時中心距的任何變化都會導致皮帶性能不良，故務必要確保所有傳動裝置部件均已擰緊。
(11)起動裝置並觀察皮帶性能，察看是否有異常振動，細聽是否有異常噪音，關掉機器，檢查軸承及馬達的狀況；若是摸上去覺得太熱，可能是皮帶太緊，或是軸承不對稱，或潤滑不正確。

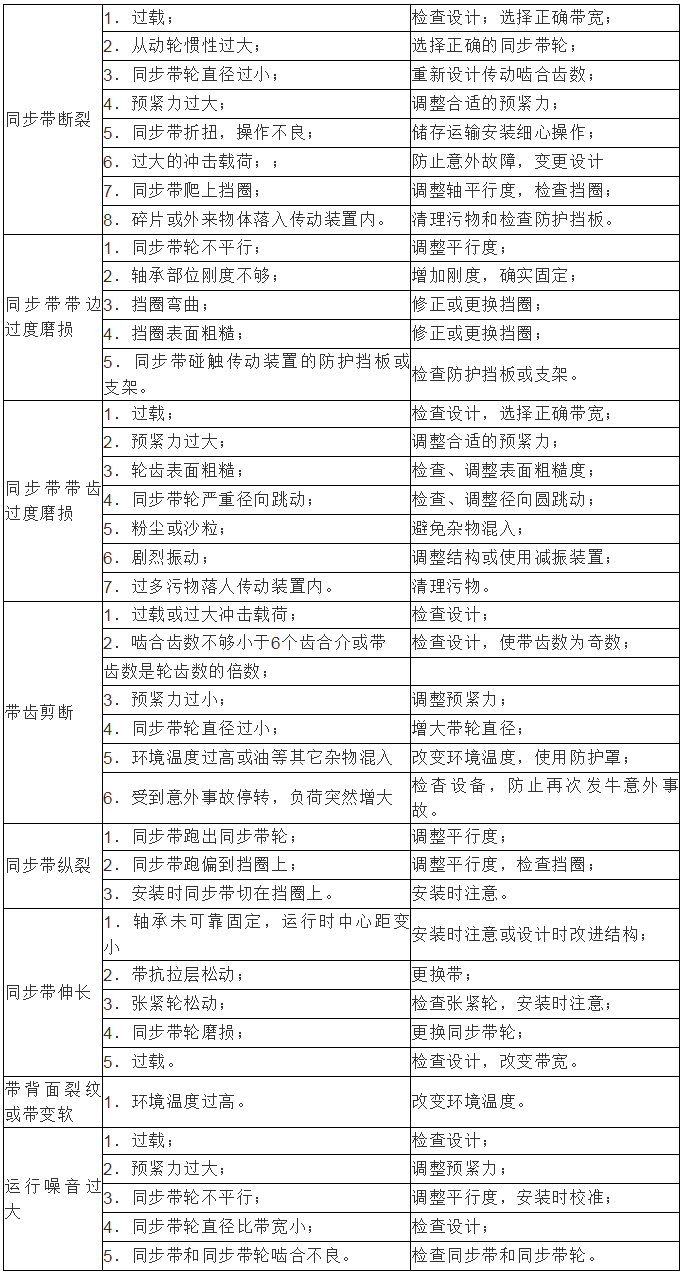

同步帶易斷易脫落的原因及對策：

一、易斷的原因及方法

1、 過載-----更改設計，加大同步帶尺寸
2、 由於機械事故而過載-----防止事故再次發生
3、 由於衝擊過大而過載----更改設計或消除衝擊負荷
4、 同步帶輪直徑小-------更改設計，使用直徑大的帶輪
5、 皮帶折彎------注意使用
6、 皮帶運行到凸緣上------再次調整對中，重新檢查凸緣形狀
7、 嵌入異物-------改善環境或設置防護罩
8、 由於線芯腐蝕而輕度降低(鋼)------改善環境或更改芳綸纖維線繩、不鏽鋼線芯
9、 同步帶材質韌性不夠輕微一點外傷就易斷裂--------選擇韌性較好的材質.
10、轉速及移位速度較快造成同步帶受力大--------- 將轉速及移位速度調整適當
11、長期使用材質老化------- 應有計劃地將同步帶定期更換
12、同步帶太長或太短/負載大-------- 盡量定期點檢停機列入必點檢項目

二、易脫落的原因

1、 同步帶太長及兩條皮同步帶長短不一
2、 張緊輪上的張緊彈簧張力不夠
3、 大同步帶導輪不水平造成同步帶有受向下的力
4、 長期運轉同步帶變長

三、對策：

1、 選擇皮同步帶長度適當且兩條同步度（規格/品牌）一樣
2、 必要將張緊彈簧/調整/更換
3、 調整同步帶導輪水平
4、 長期運轉變長後將同步帶切短重接
同步帶家族：圓形帶，齒形帶基本常識

圓形帶

圓形帶為斷麵呈圓形的傳動帶，它可以自由彎曲驅動。
這種帶多為聚氨酯製造的，通常沒有芯體，結構為簡單，使用方便。圓形帶為膠帶傳動開辟了新的途徑，世界各國在小型機床、縫紉機、精密機械等方麵需用量急劇增長，今後潛力很大。

齒型帶

齒型帶亦稱同步帶，分為單麵齒帶和雙麵齒帶兩種類型。前者主要用於單軸傳動，後者為多軸或反向傳動，係從1980年以來世界新出現的又一種高效傳動帶。

齒型帶根據齒的形狀又分為梯形和圓弧形兩種，以圓弧形齒的同步帶所承受的扭矩為大。從所用材料上，齒型帶可區分為橡膠型和聚氨酯型兩大類，而前者又有普通橡膠（通常為氯丁橡膠）和特種橡膠（多為飽和丁腈橡膠）之分。

它們的結構是由鋼簾線或玻璃纖維組成的強力層和以橡膠及尼龍布形成的外包橡膠層或聚氨酯膠層構成。

齒型帶包括多楔帶，近20年來在工業發達國家發展極為迅猛，正在不斷地侵蝕傳統的金屬齒輪、鏈條以及橡膠方麵的平板帶和三角帶市場。目前，除已大量用於汽車及傳統產業之外，並進一步擴大到OA機器（辦公設備）、機器人等各種精密機械的傳動。

由於膠帶內側帶有彈性體的齒牙，能實現無滑動的同步傳動，而且具有比鏈條輕、噪音小的特點，現今歐洲80%以上的轎車、美國40%的轎車都已裝用了這種齒型帶。中國2000年生產汽車200萬輛，齒型帶需要700萬條以上。

近出現的圓齒帶較之方齒帶，更進一步增大了傳動力和肅靜性，作為新一代的環保帶，其使用範圍更趨廣泛。現在，已開始成為對同步傳動、噪音要求極為嚴格的家用和工業用縫紉機、打字機、複印機的使用對象。
